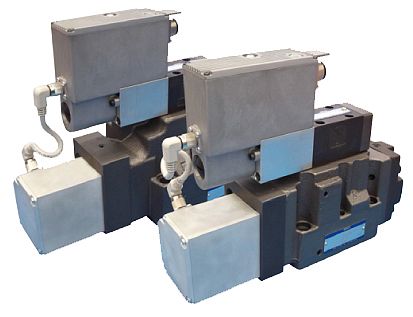

Nepřímo řízený proporcionální hydraulický rozváděč ELDFHG-04EH/06EH (OBE) se zpětnou vazbou
Proporcionální hydraulický rozváděč ELDFHG-04EH, ELDFHG-06EH slouží k řízení směru a škrcení hydraulické kapaliny v hydraulickém obvodě pomocí řídící signálu z vestavné elektroniky. (OBE - On Board Elektronics) Dodává se v velikostech Dn16 a Dn25.
- max. průtok 280L/min., max. tlak 350Bar (ELDFHG-04EH) - Cetop 7, Dn 16
- max. průtok 350L/min., max. tlak 350Bar (ELDFHG-06EH - 350) - Cetop 8, Dn 25
- max. průtok 500L/min., max. tlak 315Bar (ELDFHG-06EH - 500) - Cetop 8, Dn 25
- snímač LVDT (zpětná vazba polohy šoupátka)
- čas odezvy 0-100% - 20ms (ELDFHG-04), 20ms (ELDFHG-06EH-350), 22ms (ELDFHG-06EH-500)
- čas odezvy 100-0% - 20ms (ELDFHG-04), 20ms (ELDFHG-06EH-350), 22ms (ELDFHG-06EH-500)
Více infomací naleznete v přiloženém katalogu.
Soubory ke stažení
- h-eh-eldfhg-two-stage-high-response-proportional-valve-with-obe.pdf
- h-eh-obe-type-high-response-proportional-electro-hydraulic-directional-and-flow-control-valves-eldfhg-04eh06eh.pdf
