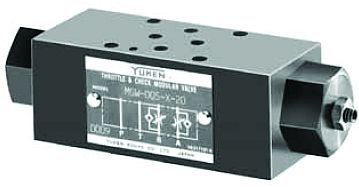

Škrtící mezideska MSW, MSA, MSB
Škrtící mezideska MSW, MSA, MSB se používá pro škrcení průtoku a tím ovlivňujeme řízení rychlosti spotřebiče. Škrcení je možné zvolit z dvou variant : X - škrcení na výstupu z spotřebiče, Y - škrcení na vstupu do spotřebiče. U obou verzí je volný zpětný průtok díky jednosměrnému ventilu.
YUKEN Typ | Max. průtok (L/min) | Max. tlak (Bar) | Váha (kg) |
MSW-005 (v A, B) | 15 | 250 | 0,6 |
MSA-005 ( v A) | 15 | 250 | 0,55 |
MSB-005 ( v B) | 15 | 250 | 0,55 |
Více informací naleznete v přiloženém katalogu.
