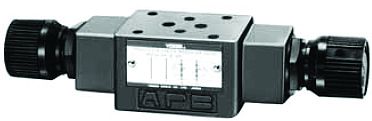

Škrtící mezideska MSA-01,MSB-01, MSW-01
Škrtící mezideska MSW, MSA, MSB se používá pro škrcení průtoku a tím ovlivňujeme řízení rychlosti spotřebiče. Škrcení je možné zvolit z dvou variant : X - škrcení na výstupu z spotřebiče, Y - škrcení na vstupu do spotřebiče. U obou verzí je volný zpětný průtok díky jednosměrnému ventilu.
- nový design 70 ( 80L/min, 350Bar)
- připojovací rozměry dle DIN, ISO, CETOP
YUKEN Typ | Max. průtok (L/min) | Max. tlak (Bar) | Váha (kg) |
MSA-01 | 80 | 350 | 1,3 |
MSB-01 | 80 | 350 | 1,3 |
MSW-01 | 80 | 350 | 1,5 |
Více informací naleznete v přiloženém katalogu.
![Škrtící mezideska MSA-01,MSB-01, MSW-01](/files/polozky/93-skrtici-mezideska-msa-01-msb-01-msw-01/td_throttle-and-check-modular-valves-01-dn06-cetop-3-1-8_1.jpg)
![Škrtící mezideska MSA-01,MSB-01, MSW-01](/files/polozky/93-skrtici-mezideska-msa-01-msb-01-msw-01/td_throttle-and-check-modular-valves-01-dn06-cetop-3-1-8_2.jpg)
![Škrtící mezideska MSA-01,MSB-01, MSW-01](/files/polozky/93-skrtici-mezideska-msa-01-msb-01-msw-01/td_throttle-and-check-modular-valves-01-dn06-cetop-3-1-8_3.jpg)
![Škrtící mezideska MSA-01,MSB-01, MSW-01](/files/polozky/93-skrtici-mezideska-msa-01-msb-01-msw-01/td_throttle-and-check-modular-valves-01-dn06-cetop-3-1-8_4.jpg)
![Škrtící mezideska MSA-01,MSB-01, MSW-01](/files/polozky/93-skrtici-mezideska-msa-01-msb-01-msw-01/td_throttle-and-check-modular-valves-01-dn06-cetop-3-1-8_5.jpg)
![Škrtící mezideska MSA-01,MSB-01, MSW-01](/files/polozky/93-skrtici-mezideska-msa-01-msb-01-msw-01/td_throttle-and-check-modular-valves-01-dn06-cetop-3-1-8_6.jpg)
![Škrtící mezideska MSA-01,MSB-01, MSW-01](/files/polozky/93-skrtici-mezideska-msa-01-msb-01-msw-01/td_throttle-and-check-modular-valves-01-dn06-cetop-3-1-8_7.jpg)
![Škrtící mezideska MSA-01,MSB-01, MSW-01](/files/polozky/93-skrtici-mezideska-msa-01-msb-01-msw-01/td_throttle-and-check-modular-valves-01-dn06-cetop-3-1-8_8.jpg)
![Škrtící mezideska MSA-01,MSB-01, MSW-01](/files/polozky/93-skrtici-mezideska-msa-01-msb-01-msw-01/td_throttle-and-check-modular-valves-01-dn06-cetop-3-1-8_9.jpg)
Soubory ke stažení
- f-01-throttle-and-check-modular-valves.pdf
- throttle-and-check-modular-valve-msw-01-70-new-design.pdf
