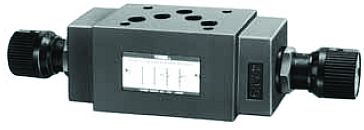

Škrtící mezideska MSA-03, MSB-03, MSW-03
Škrtící mezideska MSW, MSA, MSB se používá pro škrcení průtoku a tím ovlivňujeme řízení rychlosti spotřebiče. Škrcení je možné zvolit z dvou variant : X - škrcení na výstupu z spotřebiče, Y - škrcení na vstupu do spotřebiče. U obou verzí je volný zpětný průtok díky jednosměrnému ventilu.
- připojovací rozměry dle DIN, ISO, CETOP
YUKEN Type | Max. flow (L/min) | Max. pressure (Bar) | Weight (kg) |
MSA-03 | 160 | 350 | 3,5 |
MSB-03 | 160 | 350 | 3,5 |
MSW-03 | 160 | 350 | 3,7 |
Více informací naleznete v přiloženém katalogu.
![Škrtící mezideska MSA-03, MSB-03, MSW-03](/files/polozky/112-skrtici-mezideska-msa-03-msb-03-msw-03/td_throttle-and-check-modular-valves-03-dn10-cetop-5-3-8_1.jpg)
![Škrtící mezideska MSA-03, MSB-03, MSW-03](/files/polozky/112-skrtici-mezideska-msa-03-msb-03-msw-03/td_throttle-and-check-modular-valves-03-dn10-cetop-5-3-8_2.jpg)
![Škrtící mezideska MSA-03, MSB-03, MSW-03](/files/polozky/112-skrtici-mezideska-msa-03-msb-03-msw-03/td_throttle-and-check-modular-valves-03-dn10-cetop-5-3-8_3.jpg)
![Škrtící mezideska MSA-03, MSB-03, MSW-03](/files/polozky/112-skrtici-mezideska-msa-03-msb-03-msw-03/td_throttle-and-check-modular-valves-03-dn10-cetop-5-3-8_4.jpg)
![Škrtící mezideska MSA-03, MSB-03, MSW-03](/files/polozky/112-skrtici-mezideska-msa-03-msb-03-msw-03/td_throttle-and-check-modular-valves-03-dn10-cetop-5-3-8_5.jpg)
![Škrtící mezideska MSA-03, MSB-03, MSW-03](/files/polozky/112-skrtici-mezideska-msa-03-msb-03-msw-03/td_throttle-and-check-modular-valves-03-dn10-cetop-5-3-8_6.jpg)
![Škrtící mezideska MSA-03, MSB-03, MSW-03](/files/polozky/112-skrtici-mezideska-msa-03-msb-03-msw-03/td_throttle-and-check-modular-valves-03-dn10-cetop-5-3-8_7.jpg)
