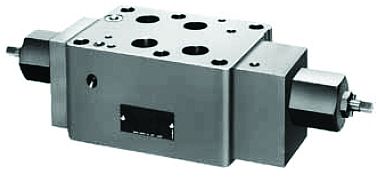

Škrtící mezideska MSW-06, MSA-06, MSB-06
Škrtící mezideska MSW, MSA, MSB se používá pro škrcení průtoku a tím ovlivňujeme řízení rychlosti spotřebiče. Škrcení je možné zvolit z dvou variant : X - škrcení na výstupu z spotřebiče, Y - škrcení na vstupu do spotřebiče. U obou verzí je volný zpětný průtok díky jednosměrnému ventilu.
- připojovací rozměry dle DIN, ISO, CETOP
YUKEN Typ | Max. průtok (L/min) | Max. tlak (Bar) | Váha (kg) |
MSA-06 | 500 | 250 | 12 |
MSB-06 | 500 | 250 | 12 |
MSW-06 | 500 | 250 | 12,2 |
Více informací naleznete v přiloženém katalogu.
![Škrtící mezideska MSW-06, MSA-06, MSB-06](/files/polozky/122-skrtici-mezideska-msw-06-msa-06-msb-06/td_throttle-and-check-modular-valves-06-dn16-cetop-7-1-2_1.jpg)
![Škrtící mezideska MSW-06, MSA-06, MSB-06](/files/polozky/122-skrtici-mezideska-msw-06-msa-06-msb-06/td_throttle-and-check-modular-valves-06-dn16-cetop-7-1-2_2.jpg)
![Škrtící mezideska MSW-06, MSA-06, MSB-06](/files/polozky/122-skrtici-mezideska-msw-06-msa-06-msb-06/td_throttle-and-check-modular-valves-06-dn16-cetop-7-1-2_3.jpg)
![Škrtící mezideska MSW-06, MSA-06, MSB-06](/files/polozky/122-skrtici-mezideska-msw-06-msa-06-msb-06/td_throttle-and-check-modular-valves-06-dn16-cetop-7-1-2_4.jpg)
![Škrtící mezideska MSW-06, MSA-06, MSB-06](/files/polozky/122-skrtici-mezideska-msw-06-msa-06-msb-06/td_throttle-and-check-modular-valves-06-dn16-cetop-7-1-2_5.jpg)
![Škrtící mezideska MSW-06, MSA-06, MSB-06](/files/polozky/122-skrtici-mezideska-msw-06-msa-06-msb-06/td_throttle-and-check-modular-valves-06-dn16-cetop-7-1-2_6.jpg)
![Škrtící mezideska MSW-06, MSA-06, MSB-06](/files/polozky/122-skrtici-mezideska-msw-06-msa-06-msb-06/td_throttle-and-check-modular-valves-06-dn16-cetop-7-1-2_7.jpg)
