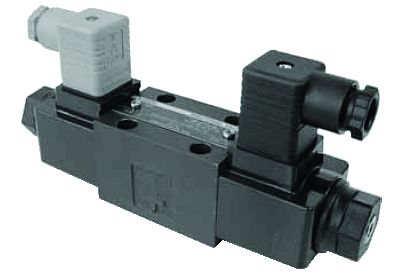

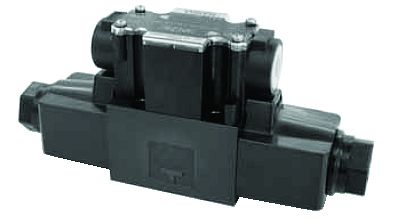

Hydraulické rozváděče řady DSG-01
Hydraulické rozváděče řady DSG-01 jsou elektromagneticky ovládané rozváděče s šoupátkovou konstrukcí. Nabízejí se v různých napětích, s mnoha typy šoupátek, v provedení s konektory nebo terminál boxem. Standardní verzi je možné dodat v prodení S-DSG (ventily s lepším tlumením rázů) a také v verzi L-DSG ( s nížší spotřebou elektrické energie)
- 4/3, 4/2 rozváděče šoupátkové konstrukce s ovládáním elektromagnety
- nouzové ruční ovládání
- certifikace CE, UL, CSA
- nízké tlakové ztráty
- provedení s konektory/ terminál box / deutsch connector/ M12-4 pin connector
- připojovací rozměry dle DIN, ISO, CETOP
| YUKEN Typ | Max. průtok (L/min) | Max. tlak v P (Bar) | Max. tlak v T (Bar) | Váha (kg) |
| DSG-01-3C* | 100 | 350 | 210 | 1,85 |
| DSG-01-2D* | 100 | 350 | 210 | 1,85 |
| DSG-01-2B* | 100 | 350 | 210 | 1,4 |
| S-DSG-01-3C* | 63 | 250 | 210 | 1,85 |
| S-DSG-01-2B2 | 63 | 250 | 210 | 1,4 |
| L-DSG-01-3C* | 40 | 160 | 160 | 1,85 |
| L-DSG-01-2D2 | 40 | 160 | 160 | 1,85 |
| L-DSG-01-2N* | 40 | 160 | 160 | 1,85 |
| L-DSG-01-2B* | 40 | 160 | 160 | 1,4 |
Více informací naleznete v přiloženém katalogu.
Soubory ke stažení
- e-solenoid-operated-directional-valves-dsg-01-series.pdf

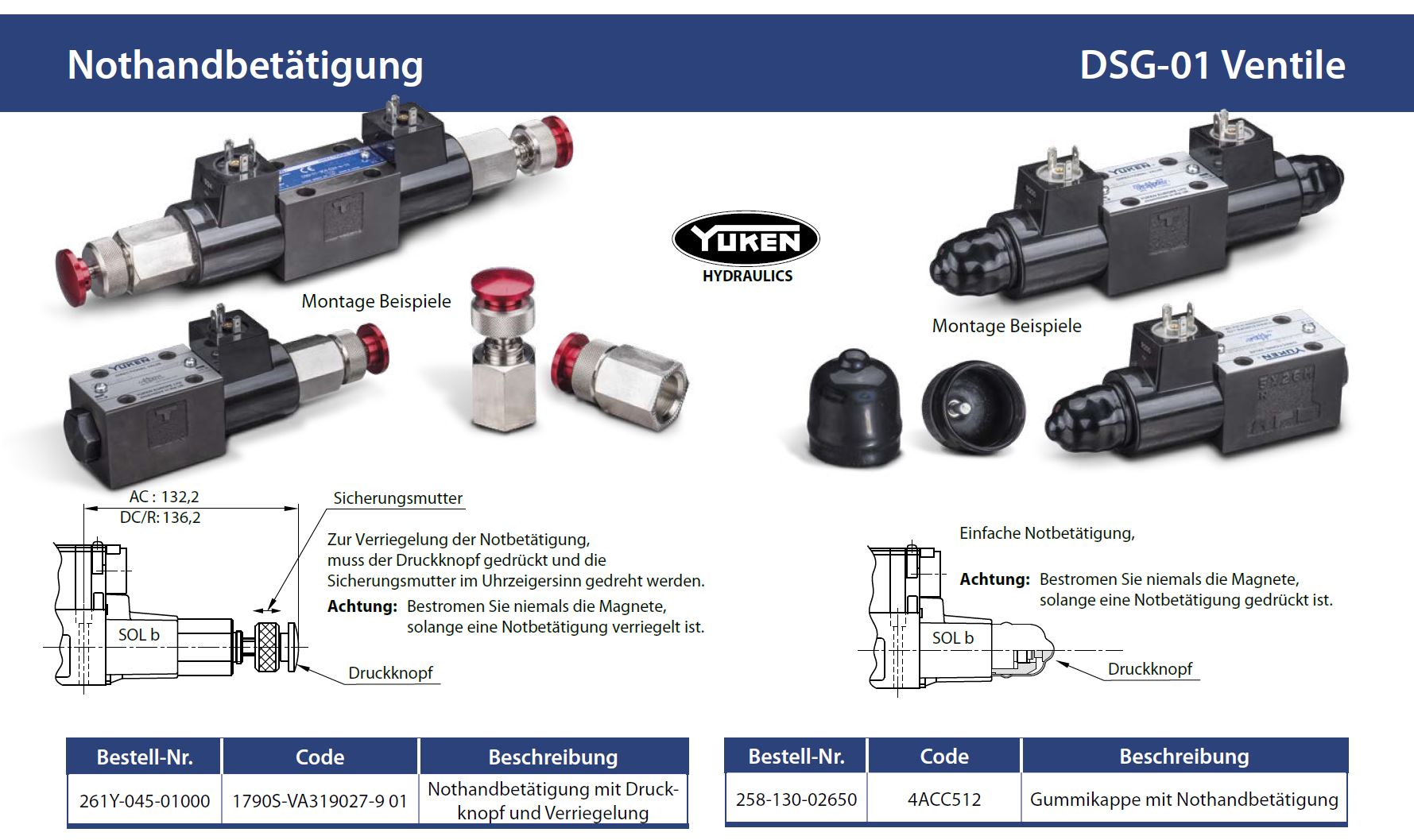

- nouzove-ovladanir.jpg
- deutsch-connector-m14-4-pin-dsg-01.pdf
